In qualità di fornitore di parti saldate per macchinari pesanti, ho avuto il privilegio di testimoniare in prima persona il ruolo fondamentale che la progettazione dei giunti di saldatura svolge nelle prestazioni e nella durata dei macchinari pesanti. In questo post del blog, approfondirò i progetti comuni dei giunti di saldatura utilizzati per le parti di macchinari pesanti, facendo luce sulle loro caratteristiche, applicazioni e vantaggi.
1. Giunti di testa
I giunti di testa sono uno dei modelli di giunti di saldatura più semplici e ampiamente utilizzati nella produzione di macchinari pesanti. In un giunto di testa, due pezzi di metallo vengono posizionati bordo a bordo e saldati insieme. Questo giunto è particolarmente adatto per parti di macchinari pesanti dove le superfici da unire si trovano sullo stesso piano.
La semplicità del design del giunto di testa lo rende relativamente facile da preparare e saldare. Richiede una preparazione minima dei bordi, il che può far risparmiare tempo e costi durante il processo di produzione. Ad esempio, nella costruzione di telai di grandi dimensioni per attrezzature minerarie pesanti, vengono spesso utilizzati giunti di testa per collegare lunghe travi di acciaio. Questi giunti possono sopportare carichi assiali elevati, il che li rende ideali per le parti che devono sopportare un peso o forze significativi lungo la lunghezza del giunto.
Tuttavia, i giunti di testa potrebbero richiedere un corretto allineamento per garantire una saldatura forte e coerente. Il disallineamento può portare a una distribuzione non uniforme delle sollecitazioni e a potenziali punti deboli nell’articolazione. Nei macchinari pesanti, dove la precisione è fondamentale, l'allineamento accurato viene generalmente ottenuto utilizzando maschere e dispositivi di fissaggio.
2. Giunti sovrapposti
Le giunzioni a sovrapposizione comportano la sovrapposizione di due pezzi di metallo e la saldatura lungo l'area di sovrapposizione. Questo design del giunto è popolare nelle applicazioni di macchinari pesanti perché fornisce un'area di saldatura più ampia rispetto ai giunti di testa, il che può risultare in un giunto più forte.
I giunti sovrapposti sono comunemente utilizzati nella fabbricazione di parti saldate di apparecchiature di sollevamentoParti di saldatura per apparecchiature di sollevamento. Ad esempio, quando si fissano staffe o piastre al corpo principale di una gru, vengono spesso utilizzati giunti sovrapposti. La natura sovrapposta del giunto consente un migliore trasferimento del carico e può distribuire lo stress in modo più uniforme attraverso l'area del giunto.
Uno dei vantaggi dei giunti sovrapposti è che sono più tolleranti in termini di allineamento rispetto ai giunti di testa. Anche se c'è qualche lieve disallineamento tra i due pezzi di metallo, l'area sovrapposta fornisce comunque materiale sufficiente per la saldatura. Tuttavia, le giunzioni a sovrapposizione possono aumentare il peso complessivo della parte a causa del materiale sovrapposto aggiuntivo, il che può essere preso in considerazione nelle applicazioni in cui il peso è un fattore critico.
3. T - Giunti
I giunti a T si formano quando un pezzo di metallo viene posizionato perpendicolare a un altro, creando una forma a "T", e i due vengono saldati insieme all'intersezione. Questo design del giunto è comunemente utilizzato nelle strutture di macchinari pesanti in cui i componenti devono essere uniti ad angolo retto.

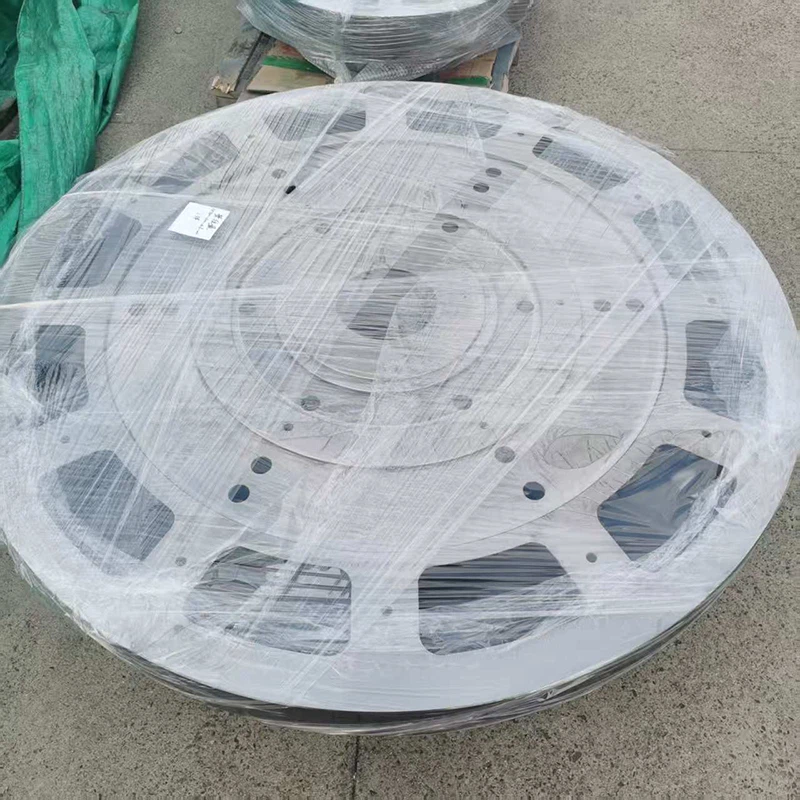

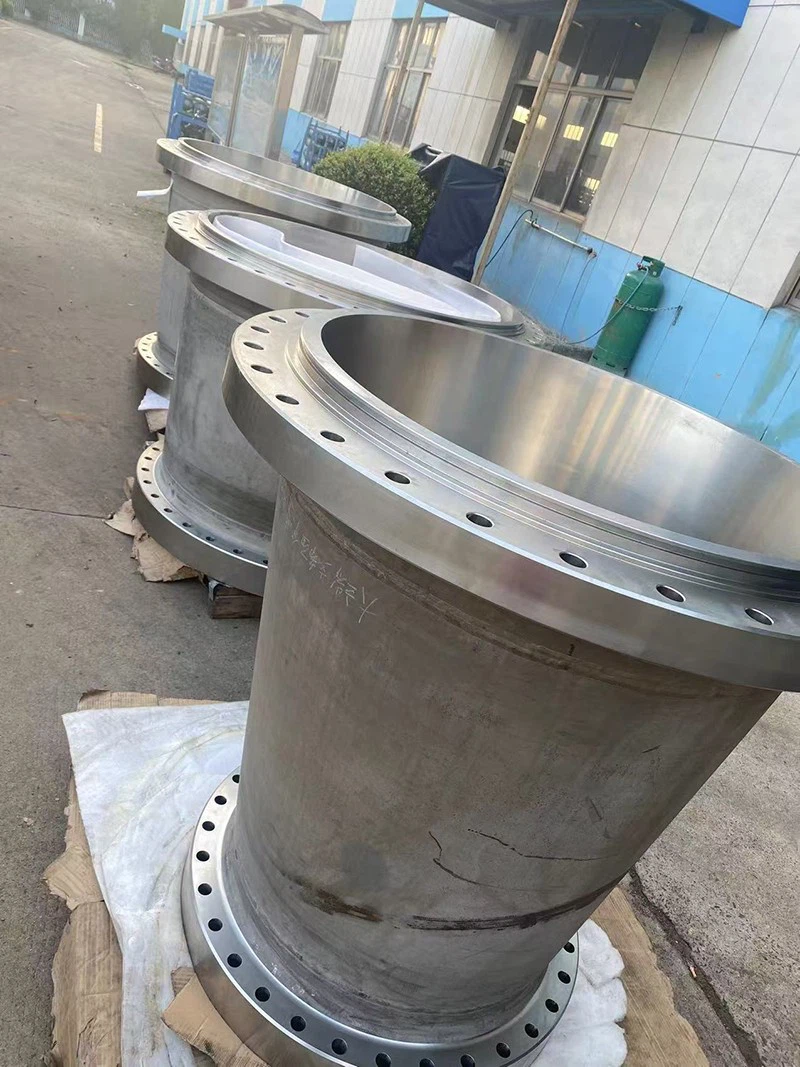

Nelle parti saldate dell'industria pesante della naveSpedire parti di saldatura per l'industria pesante, i giunti a T sono spesso utilizzati nella costruzione di paratie e telai. Possono trasferire efficacemente i carichi tra diversi elementi strutturali e fornire stabilità alla struttura complessiva. I giunti a T possono resistere sia a forze di taglio che di flessione, rendendoli adatti per parti soggette a condizioni di carico complesse.
La saldatura dei giunti a T richiede particolare attenzione alla penetrazione della saldatura nei metalli di base. È necessaria un'adeguata penetrazione per garantire un giunto resistente, soprattutto nelle applicazioni pesanti. I saldatori utilizzano spesso tecniche come la saldatura multi-passaggio per ottenere la penetrazione e la resistenza richieste.
4. Giunti angolari
I giunti angolari vengono utilizzati quando due pezzi di metallo vengono uniti in un angolo, generalmente con un angolo di 90 gradi. Similmente ai giunti a T, i giunti angolari sono importanti per creare la struttura e la struttura dei macchinari pesanti.
Nelle parti di saldatura di macchine minerarie pesantiParti di saldatura di macchinari pesanti per l'estrazione mineraria, i giunti angolari vengono utilizzati nella costruzione di alloggiamenti e telai di apparecchiature. Aiutano a mantenere la forma e l'integrità della struttura, soprattutto quando il macchinario è esposto a vibrazioni e urti durante il funzionamento.
La progettazione dei giunti angolari può variare a seconda dei requisiti specifici dell'applicazione. Ad esempio, è possibile utilizzare una scanalatura a V singola o doppia per aumentare l'area di saldatura e migliorare la resistenza del giunto. Una corretta preparazione dei bordi e tecniche di saldatura sono essenziali per garantire un giunto angolare di alta qualità in grado di resistere alle difficili condizioni di utilizzo di macchinari pesanti.
5. Giunti dei bordi
I giunti sui bordi si formano quando i bordi di due pezzi di metallo vengono messi insieme e saldati. Questo design del giunto viene spesso utilizzato per parti di macchinari pesanti a pareti sottili o per parti in cui il giunto deve essere a filo con la superficie.
I giunti perimetrali sono comunemente utilizzati nella fabbricazione di involucri e coperture per macchinari pesanti. Forniscono un aspetto pulito e liscio pur mantenendo una forte connessione tra le parti. Tuttavia, i giunti dei bordi possono essere più soggetti a fessurazioni e cedimenti se non saldati correttamente, soprattutto nelle applicazioni in cui il giunto è soggetto a forze di flessione o torsione.
Per aumentare la resistenza dei giunti dei bordi, potrebbe essere necessario un rinforzo aggiuntivo o l'uso di materiali di apporto per saldatura adeguati. I saldatori devono inoltre prestare molta attenzione ai parametri di saldatura per garantire una corretta fusione e penetrazione.
Considerazioni per la scelta della progettazione dei giunti di saldatura
Quando si seleziona il design di un giunto di saldatura per parti di macchinari pesanti, è necessario considerare diversi fattori.
Requisiti di carico: Il tipo e l'entità dei carichi che la parte subirà sono cruciali. Per le parti che devono resistere a carichi di trazione o compressione elevati, possono essere più adatti giunti di testa o giunti a sovrapposizione. Per le parti soggette a forze di taglio o flessione, i giunti a T o i giunti angolari possono essere una scelta migliore.
Spessore del materiale: Lo spessore delle parti metalliche da unire può influenzare la scelta del design del giunto. I materiali più spessi possono richiedere progettazioni di giunti più complessi, come giunti con scanalatura a V o a U, per garantire penetrazione e resistenza adeguate.
Processo di produzione: Anche le attrezzature e i processi di produzione disponibili svolgono un ruolo. Alcuni progetti di giunti potrebbero essere più difficili da realizzare con determinati metodi di saldatura o potrebbero richiedere attrezzature e strumenti specializzati.
Costo: Il costo è sempre una considerazione nella produzione di macchinari pesanti. Progettazioni di giunti più semplici, come i giunti di testa, possono essere più convenienti in termini di costi grazie ai minori requisiti di materiali e manodopera. Tuttavia, anche le prestazioni a lungo termine e la durata del giunto dovrebbero essere bilanciate rispetto al costo iniziale.
Conclusione
Nel mondo dei macchinari pesanti, la scelta del design del giunto di saldatura è una decisione critica che può avere un impatto significativo sulle prestazioni e sull'affidabilità dell'attrezzatura. In qualità di fornitore di parti saldate per macchinari pesanti, comprendo l'importanza di selezionare il giusto design del giunto per ciascuna applicazione. Che si tratti di un giunto di testa per un telaio di grandi dimensioni, di un giunto sovrapposto per apparecchiature di sollevamento, di un giunto a T per la costruzione navale, di un giunto angolare per macchinari minerari o di un giunto di bordo per parti a parete sottile, ogni progetto ha le sue caratteristiche e i suoi vantaggi unici.
Se sei nel mercato delle parti saldate di alta qualità per macchinari pesanti, ti incoraggio a contattarci per discutere le tue esigenze specifiche. Abbiamo la competenza e l'esperienza per fornirvi le migliori soluzioni di saldatura per le vostre esigenze relative ai macchinari pesanti.
Riferimenti
- Manuale di saldatura AWS, American Welding Society
- Tecnologia di saldatura: principi e applicazioni, Larry Jeffus
